Principe de base

1. Prérequis avant l'utilisation de l'application¶

Disposer du chemin vers un dossier photo et connaître le FOV de l'image¶

Les photos doivent contenir des données EXIF exploitables et précises pour garantir un rendu fiable (précision minimum conseillée : < 1 m pour les coordonnées + direction).

Il est nécessaire de connaître la valeur du FOV (champ de vision) de l’appareil photo. Cette valeur est à renseigner dans la barre latérale de l’interface.

Tip

Figer le chemin et le FOV dans main.py si fréquemment utilisé
Voir la page Paramétrages supplémentaires

Fournir un fichier YAML de configuration (annotations_config.yaml)¶

Il doit prendre le nom "annotations_config.yaml" et doit être placé dans le même dossier que vos photos.
Un exemple prêt à l’emploi est fourni dans le dossier /data_test.

📄 Structure attendue :

annotations:
  type_objet1:
    fonction_objet: ["fonction1", "fonction2"]
    mode_annotation: ["mode1"]
  type_objet2:
    fonction_objet: ["fonction1", "fonction2"]
    mode_annotation: ["mode1"]
  type_objet3:
    fonction_objet: ["fonction1", "fonction2"]
    mode_annotation: ["mode2"]

🔎 Explication des champs :

Champs	Sous-Champs	Description	Exemple
`[mode_annotation]`	`cartographie`	Création de point lié à une table du GPKG (ex : porte liée à un bâtiment)	-
`[mode_annotation]`	`maj_objet`	Mise à jour attributaire d’une géométrie existante (colonne = type_objet, valeur = fonction_objet)	-
`[type_objet]`	-	Type explicite de l’objet annoté	`"porte"`, `"toiture"`, etc.
`[fonction_objet]`	-	Valeur de précision liée à l’objet	`"entrée"`, `"garage"`, etc.

Info

Vous pouvez modifier le contenu du YAML pendant une session.
Vous devrez recharger le fichier via le bouton dans la barre latérale

Bouton pour recharger le YAML

2. Utilisation de l'application¶

Démarrer l’application¶

Copier le chemin du dossier contenant les images dans le champ prévu et définissez la valeur du FOV de vos images.

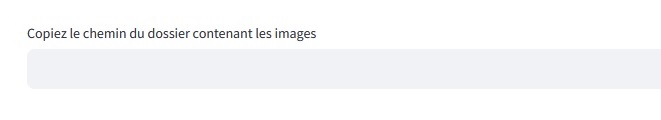

Chemin des photos	Valeur du FOV

L’application va automatiquement :

générer un fichier exif_data.json (métadonnées des images),
créer un fichier annotations.json à la première annotation.

Info

Ces fichiers se trouvent dans le dossier photo et doivent y rester pour être exploités par l'application.
Si vous modifiez le contenu du dossier photo, vous devez recalculer les exifs notamment dans le cas d'un ajout.

Bouton pour recalculer les EXIF

Gestion automatique des bandes noires

Le FOV exploitable de la photo est fixé à 70°.

Note

Exemple :
Si votre image a un FOV de 100° (défini dans la barre latérale), l’application rogne automatiquement les 15° de chaque côté pour ne conserver que la zone au centre d'un FOV de 70°. Vous pouvez ajouter des annotations dans cette zone mais elles seront exclues du traitement final.

Ajouter des annotations¶

Dans la barre latérale, sélectionnez :

le mode (cartographie ou maj_objet)
le type d’objet
sa fonction

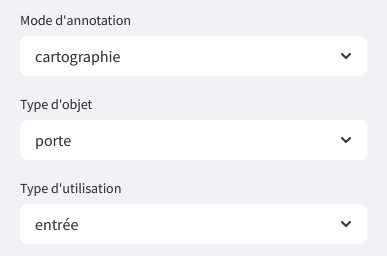

Liste déroulante des annotations

Note

Les listes sont automatiquement filtrées selon le fichier annotations_config.yaml :
- par cible
- par type_objet

Cliquez sur l’image à l’endroit souhaité.

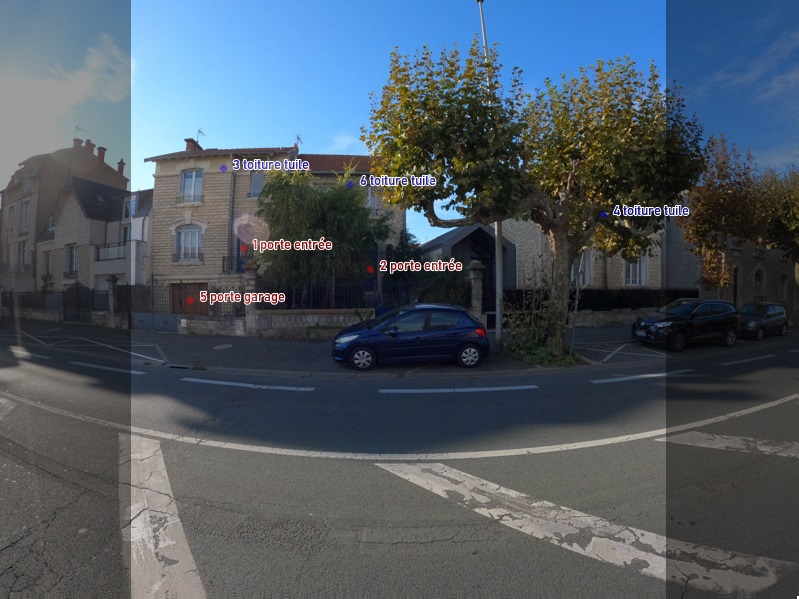

Annotation sur la photo

Info

Les annotations sont sauvegardées automatiquement dans le json à chaque clic
Les objets en doublons (un même objets sur deux images) sont moyennés pour ne garder qu'un seul élément lors du traitement final
Il se peut que les doublons entre deux images soient maintenus en fonction de leur distance (tri attributaire et spatial)

Gérer les annotations¶

Vous pouvez :

sélectionner une annotation pour modifier ses attributs
supprimer une annotation.

Note

Il n’est pas possible de déplacer une annotation : supprimez-la puis recréez-la au bon endroit.

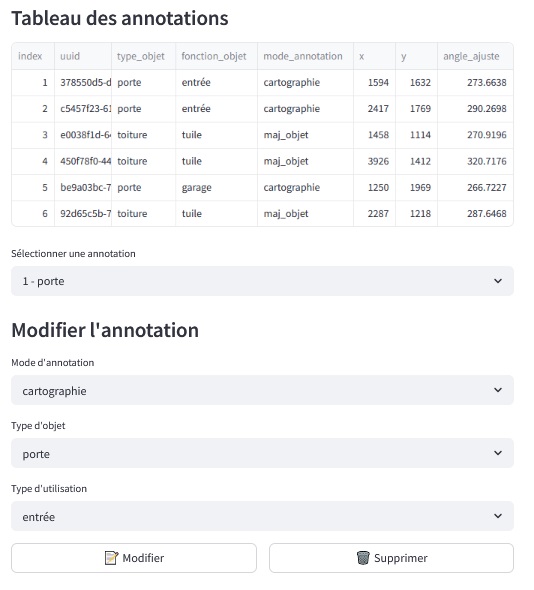

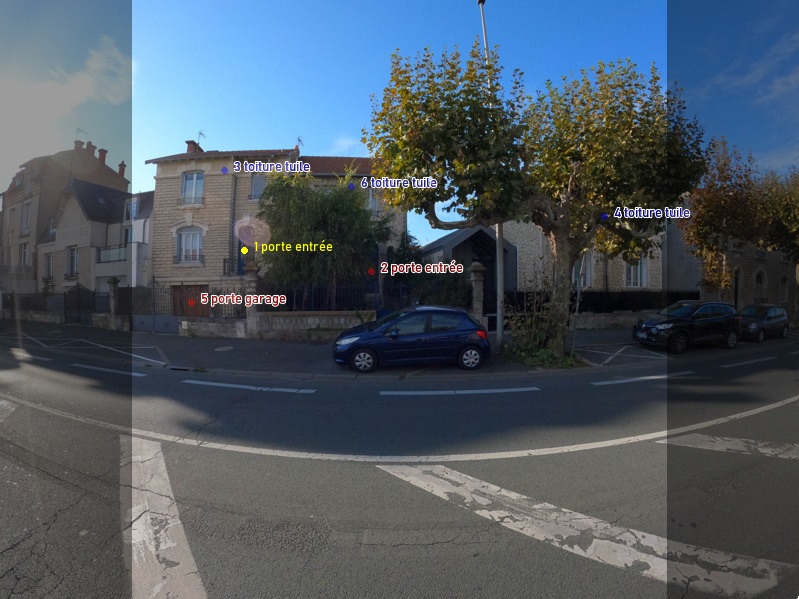

Tableau et sélection d'une annotation	Sélection visible à l'écran (en jaune)

Vous pouvez également supprimer l'ensemble des annotations d'une image via le bouton dans la barre latérale
Bouton pour supprimer les annotations

Warning

Faites une sauvegarde du json d'annotations avant chaque session
La réinitialisation des annotations d'une image supprimera l'ensemble des annotations de l'image au clic.
Les boutons de modification et de suppression ont un effet immédiat lors du clic.

Générez vos données finales¶

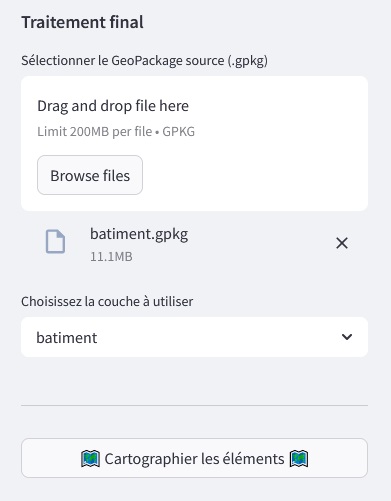

Dans la barre latérale :

ajoutez un fichier GPKG en Lambert-93 (EPSG 2154)
sélectionnez la table de comparaison (polygone)

Bouton pour recharger le YAML

Cliquez sur "🗺️ Cartographier les éléments 🗺️"

Résultats générés automatiquement et placés dans le dossier "resultat" (créé par défaut si absent) :

un GPKG enrichi (table de référence mise à jour, autres tables si présentes et création d'une table des objets cartographiés)
un fichier de log retraçant les opérations
les photos annotées exportées dans ce même dossier

Détail des couches du GeoPackage exporté

Voici un résumé des couches créées dans le fichier GeoPackage lors de l’export des annotations (préfixe phm_).
L'ensemble des tables du GPKG d'origine sont renvoyées, seule la table fournie est mise à jour par les annotations.

Nom de la couche	Description	Type géométrique	Source / Rôle principal
`nom de la table utilisateur`	Géométrie mise à jour par les annotations de l'utilisateur	Polygone	Géométrie issue du fichier/table utilisateur pour mise à jour
`phm_photo`	Un point par photo annotée, contenant les métadonnées EXIF et les annotations associées.	Point	Issue des métadonnées EXIF et JSON d’annotation
`phm_point_geom`	Points géométriques de référence projetés utilisés pour les calculs d'objets.	Point	Base de référence pour les traitements spatiaux bruts
`phm_point_objet_annot`	Tous les objets annotés y compris les doublons, directement issus des clics depuis un "phm_point_geom".	Point	Capture brute des objets annotés par l’utilisateur
`phm_point_ref`	Points de référence pour recalcul des angles des objets	Point	Servent à générer les objets finaux avec orientation moyenne par groupe
`phm_ligne_vue`	Lignes de vue finales depuis les "point_ref" vers les objets annotés finaux.	Ligne (LineString)	Visualisation des correspondances entre photos et objets
`phm_point_objet`	Objets annotés finaux : un seul point par groupe (angle moyen, sans doublons).	Point	Résultat consolidé pour la cartographie finale

Vous pouvez désactiver la création de certaines couches pour ne garder que "photo", la couche utilisateur mise à jour (et le reste des couches d'origine) et "point_objet" en commentant les lignes dans le fichier.
utils/geo_utils -> à partir de la ligne 412
